齒輪箱里的軸承用開放式的還是密封式的？
發布時間：
2024-09-11
來源：
網絡
作者：
永坤電機
相信大家都有一個疑問：如果軸承是用在齒輪箱里面的，齒輪箱里面裝有潤滑油，那軸承應該用什么樣式的？開放式的，密封式的，還是一邊密封一邊開放式的？
在實際的產品應用中，大家拆解不同設備、不同廠家的齒輪箱時也會發現軸承密封方式也不一樣。今天我們就來看看不同的選擇背后有什么考量，應用時分別又該注意什么。

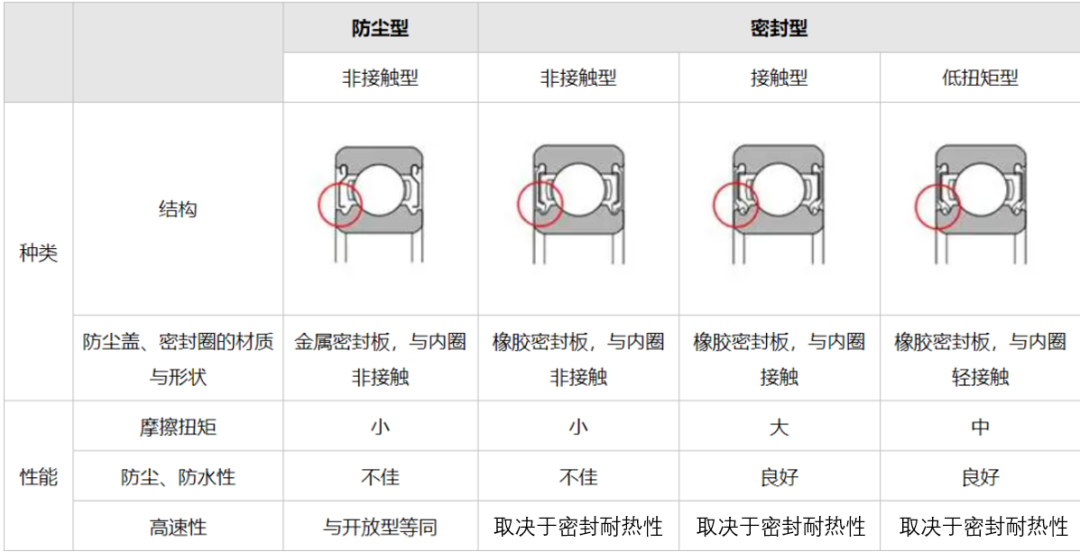

不過這里要提一下，密封式的軸承我們指的是接觸式橡膠密封的軸承，非接觸式橡膠密封軸承或者采用金屬防塵蓋板的軸承不在討論的范圍內，因?yàn)檫@兩種形式的軸承由于防護效果一般通常不用在齒輪箱內。

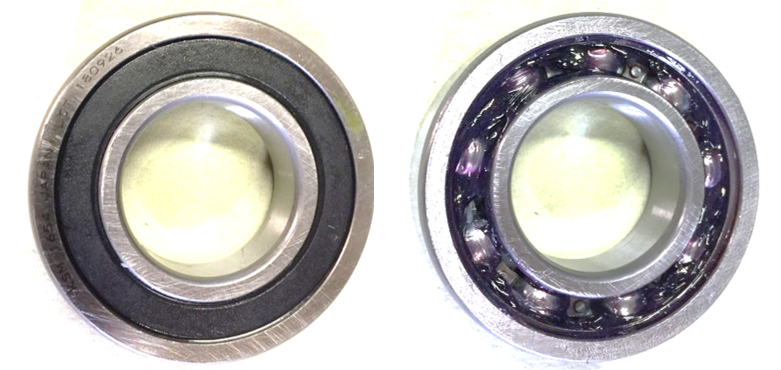

開放式軸承：
開放式軸承，由于沒有兩側的密封，裝到齒輪箱里后滾動體直接接觸箱體內的潤滑油，軸承和齒輪共用相同的潤滑。好處就是軸承運轉時的摩擦阻力小、散熱好，可有效的減少運轉阻力或啟動和運行扭矩，也適用于中高轉速和對傳動效率有較高要求的場合。
但是我們知道軸承相比齒輪來說對潤滑介質的污染程度更加敏感，如果齒輪箱內的潤滑油清潔度不高或混入了齒輪嚙合磨損的鐵屑等雜質，軸承將會很快發生失效。所以使用開放式軸承必須要對齒輪箱的清潔度有要求（比如不低于ISO4406標準中的17/15/12），必要時需要增加過濾系統。
開放式軸承的壽命計算，潤滑介質選擇油，然后根據油液的清潔度進行計算。
密封式軸承
密封式軸承由于兩側都帶有接觸式橡膠密封，因而具有較好的防護效果，不過同開放式軸承正好相反，其摩擦阻力大，運行時溫度略高，整個齒輪箱的效率也會因此降低，通常用于中低速。
密封式軸承可以有效的防止齒輪箱內的雜質進入軸承。
由于齒輪箱內不會完全填滿潤滑油，只是一少部分，其齒輪的潤滑靠飛濺或噴灑方式進行潤滑，這時候齒輪箱內部分軸承可能并不會完全浸入到潤滑油內，靠飛濺等方式其潤滑量可能不夠，這時使用密封式軸承就能靠自身攜帶的潤滑脂來滿足使用要求。
另外如果齒輪箱在濕度大、溫差大等環境下使用，齒輪箱內的潤滑油隨著使用時間的增加其含水量可能會增加，出現乳化現象，影響潤滑油的性能，增加齒輪和軸承的磨損。密封式的軸承可以減少軸承外部潤滑油帶來的影響。
封閉式軸承計算時，潤滑介質按潤滑脂。
有同學可能會問到：密封式的軸承內的油脂會不會被齒輪箱內的潤滑油給沖刷出來呢？這個可能是存在的，特別是當齒輪箱沒有裝透氣塞內部工作壓力過高，或者齒輪箱的溫度過高影響了軸承密封橡膠的性能，又或存在振動沖擊載荷等，這時密封效果會打折扣，從而引發油脂混合和沖刷現象。
所以我們?cè)谶x擇齒輪箱的潤滑油的時候，需要考慮和軸承潤滑脂的兼容性。
一邊開放一邊封閉式軸承

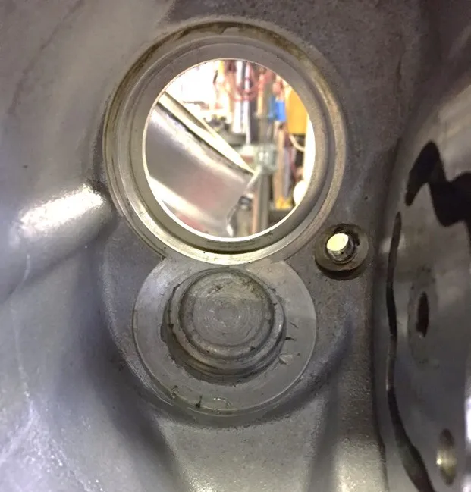

這種軸承一般應用較少。通常用于如下圖所示的，軸承孔和外界連通的地方，帶密封的一側面向外界，不帶密封的一側面向齒輪箱內部。
軸承的運轉特性介于全開放式的和密封式的之間，開放的一側能減少運轉阻力或啟動和運行扭矩，密封的一側有效的防止污染物進入。軸承壽命計算時潤滑介質按潤滑油，同時一樣需注意潤滑油的清潔度。
