電機斷軸故障，是制造方還是使用方的問題？
發布時間：
2024-09-06
來源：
網絡
作者：
永坤電機
軸是電機產品與被拖動設備對接的關鍵，并承載著電機動能轉換的重任。在電機使用過程中，總會有一些斷軸的故障案例發生。
大部分電機斷軸發生在軸伸根部和軸伸端軸承根部。
如果電機出現軸斷裂現象，應對軸斷裂面進行宏觀觀察和微觀分析，找出斷裂裂紋的位置和原因，從根本上抑制問題。

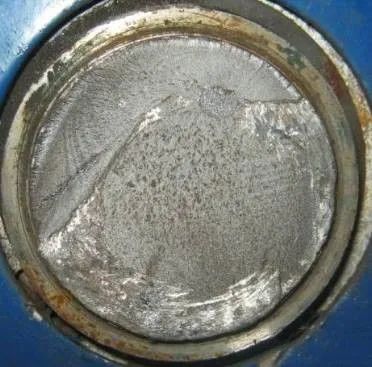

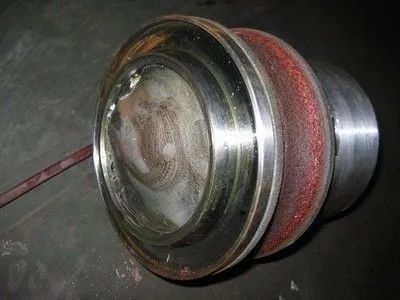

軸的斷裂面位于軸上安裝軸承的過渡圓角區(軸承安裝根部)。如果斷口平整且垂直于軸向，則不會出現頸縮和塑性變形痕跡。疲勞帶明顯，從外圓向中心延伸，最終瞬時斷裂面積小于軸向截面積的15%。
電機力學的計算與分析由于電機軸是階梯軸，不同階梯截面處的力矩和應力是不同的。電機運轉時，軸受到彎矩和扭矩的共同作用。如果臺階部分承受過大的應力，它可能首先在臺階部分的過渡圓弧處萌生裂紋并斷裂。因此，找出電機軸受力的危險截面，對判斷軸斷裂原因有重要作用。
電機軸斷裂原因歸納
電機軸斷裂是多種因素疊加的結果。這篇文章列舉了幾個常見的原因:
1。制造潛在的質量問題。電機軸的斷裂形式屬于低應力旋轉彎曲疲勞斷裂，其根本原因是電機軸在生產加工中存在缺陷，如軸肩過渡圓角無工藝控制要求，焊后無熱處理，堆焊層夾雜物過多，導致軸肩圓角應力集中，在旋轉彎矩作用下產生疲勞開裂，最終導致電機軸斷裂。
2。安裝問題。如果采用皮帶輪傳動，皮帶張力過大(大于皮帶廠家推薦值)，增加了電機軸的負荷，是電機軸斷裂的促成因素。如果用聯軸器安裝的電機不能保證電機與設備軸線的同軸度，也會導致軸的疲勞斷裂。
3。腹板軸斷裂。除安裝因素外，腹板軸的焊接位置經常出現不規則裂紋。這類軸的斷軸問題，大部分電機廠家都是通過退火工藝，在連接主軸的腹板兩端加工應力槽來解決。
軸換檔
無論什么時候電機都不應該撥軸，一點點活動對電機本身影響不大。如果換擋動量達到一定程度，就會出現電流增大、電機溫升、機械沖擊增大等一些具體問題，其他設備也可能受到影響。
電機軸偏移原因分析
1。機械中心與磁場中心不一致。
電機運行時，其轉子會位于磁場的中心，轉子主軸與兩個軸承之間存在一個機械中心(即電機轉子兩端肩部與軸承距離相等的位置)。這兩個中心之間可能存在不一致。如果安裝時以機械中心為基準調整軸肩間距，當電機啟動時，轉子會自動定位在磁場中心，電機軸的軸向移動會破壞原安裝時調整的軸向間距。當這種偏差較小時，齒輪聯軸器可以通過內外齒套的預留軸向間隙來補償。如果超過聯軸器預留的軸向間隙，聯軸器和從動軸將受到軸向外力，引起部件端面的摩擦，產生發熱等有害影響。
2。對于滑動軸承電機，當旋轉軸系統根據聯軸器對中時會出現誤差。
軸在軸承中的錯位會給軸承增加很大的附加扭矩。由于電機轉子可在軸向一定范圍內來回游動，軸系中心不重合，聯軸器會產生一個固定的軸向分力，在軸向分力的作用下，逆著磁場力將轉子推向一側，造成電機轉子擋油肩片與軸承外巴氏合金之間的動靜摩擦。
3。電機轉子兩端的升程不符合要求。
電機兩端軸頸上抬不合理，會使電機轉子在自身重力軸向分量的作用下，克服磁場力，滑向上抬較小的一端。因此，電機軸兩端的合理揚程是消除軸向分量的關鍵。由于轉子因自重而產生的靜態偏轉，說明當轉子水平放置時，兩端或軸頸會被抬起。由精密水平儀測量的升力值習慣上稱為旋翼升力。鑒于電機軸偏移的各種原因，在電機設計、制造和安裝過程中應避免出現問題，在實際過程中通過一些必要的手段來抑制和防止問題的發生也是至關重要的。軸和轉子之間的配合是過盈配合。如果由于配合問題而出現移動，則多半是由于軸的加工尺寸。因為轉子軸孔內徑是由沖壓模具決定的，理論上不會有太大問題。軸承兩端的波形彈簧墊沒有安裝，或者波形彈簧墊質量有問題。有些電機在運行條件下對軸跳動有相對嚴格的要求，電機廠家通過增加波紋彈簧墊來解決。一些制造商還在帶有密封軸承的小型電機的端蓋上增加擋圈。風扇產生的軸向力是電機運轉時風對扇葉的軸向力，但產生的竄動量很小。軸承和端蓋的配合選擇不當，或由于加工質量問題，兩者之間有較大的間隙。
