三相電機改為單相電機的六種實用方法詳解

發布時間：

2024-09-05

來源：

網絡

作者：

永坤電機

將三相電機改為單相電機的方法多種多樣，但每種方法都有其適用范圍和限制。在選擇具體方法時，需要根據電機的具體參數、期望的運行效果以及成本等因素進行綜合考慮。同時，由于電機改裝涉及一定的技術風險，如果不熟悉相關技術，建議咨詢專業人士或購買專門的單相電機以確保電機的安全和穩定運行。

將三相電機改為單相電機是一個相對復雜的過程，因?yàn)槿嚯姍C(jī)需要三個獨立的電源相位才能正常運行，而單相電源只有一個相位。不過，對于某些特定情況或低功率電機，可以通過一些方法來實現這一轉換。以下是六種將三相電機改為單相電機的方法：

加電容法

將三相異步電機改為單相運行，通常需要在電機上并聯一個或兩個電容器（運行電容和啟動電容）。

電容的容量需根據電機的額定電流、額定電壓和功率因數來計算。

對于功率在1KW以下的三相異步電動機，可以只用一個運行電容，容量可按C1=13I估算（C1單位為uF，I為原電動機的額定電流，A）。

對于更高功率的電機，需要同時配置運行電容和啟動電容，啟動電容的容量一般為運行電容的1～4倍。

注意事項：

電容的耐壓值必須不低于450V。

電容的容量應選合適，否則電動機不能正常運行和溫升過高。

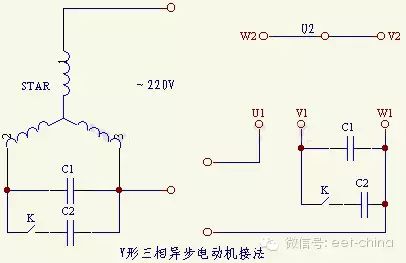

Ｙ形接法的三相異步電機按下圖所示改接：

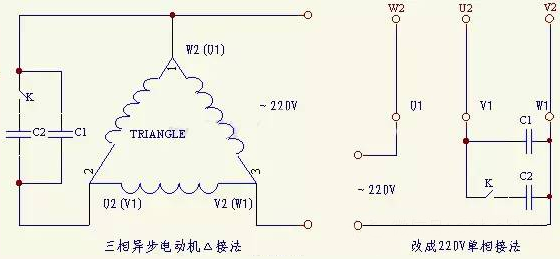

△形接法的三相異步電機按下圖所示改接：

此時電機的輸出功率為標稱功率的55%～90%　。圖中Ｃ1為運行電容，C2為啟動電容，都需采用電力電容器，其耐壓值必須不低于450V。C1、C2的容量可按下式估算：
C1=1950I/U×cosθ
C2=(1～4)C1
式中C的單位為（uF）；I為電機額定電流（A）；U為電機額定電壓（V）；cosθ為功率因數，一般取0.5～0.7。

特別地，對于功率為1KW以下的三相異步電動機，可以不用C2，但C1數值要適當增大。可按C1=13I估算選取，式中C1的單位為（uF），I為原電動機的額定電流（A）。

對于只有幾百瓦的小功率三相異步電動機，電容容量可按C=0.06P（Y接時）和C=0.1P（△接時）選取，式中C的單位為（uF），P為電機功率（W）。C1、C2容量可以相同，如轉速太快，可加大負荷或減小電容容量，如轉速太慢，可減小負荷或加大電容容量。

改進的加電容法

為了提高電動機的輸出功率，可以在傳統加電容法的基礎上增加額外的電容器和電阻器。

具體的接線方式和電容、電阻的容量選擇需要根據電機的具體參數來確定。

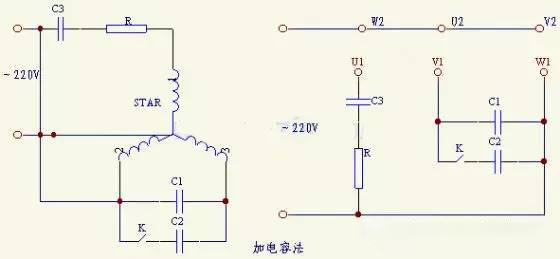

可參考下圖方法接線，C1的選取同“方法一”中的C1，C2、C3、R按下式選取：
C2=(2～4)C1
C3=2C1
R=0.25U/I

電容、電感移相法

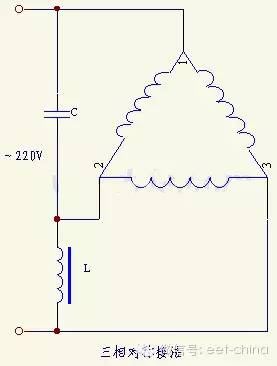

采用一只電感（應注意電感L的載流能力）和一支電容從單相電源取得三相對稱電壓，按下圖的方法接線，這種方法適應性較強，但要配置鐵芯電感，也可以用單相自耦調壓器來代替。對于較大的電動機宜采用此法。例如，當電機為2.2KW采用“△接”時，電容C選254uF，電感L選取78mH。電容C，電感L可按下式選?。?/font>

C=(Ssin(60+φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))

式中C的工作電容容量為（uF）；L：電感量（H）；S：電動機額定功率（VA）；φ：電動機額定負載時的功率因數角（度）；W：角頻率（W=2πF=314）

配電阻法

通過在電機回路中串聯或并聯電阻器，改變電機的阻抗特性，使其適應單相電源。這種方法的具體實施需要根據電機的具體參數和期望的運行效果來確定。

下圖中的電阻R的選配要得當。R值可選為兩相繞組的電阻值的5～10倍，圖中QA為按鈕開關。

加開關法

通過在電機回路中增加開關元件（如繼電器、接觸器等），實現電機在不同狀態下的切換。

按下圖中裝啟動開關K，便可以接入單相運行。

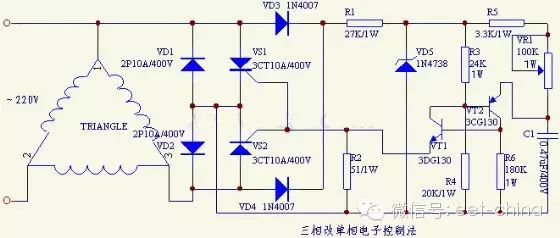

電子控制法

對于功率為2～3KW的三相異步電動機，移相電容的容量需達到200～300 uF或更大，由于耐壓高，故體積大，價格高。而用本法則無需移相電容，經證明，當電動機采用“△接”時，轉速不超過1500轉/分，啟動裝置能有效地與之配合工作。
注：對于三相異步電動機來說，一般每kW的額定電流約為2A，即2.2kW的三相異步電動機的額定電流約為4.4A。
