伺服電機的組成、分類、選型、控制使用
發布時間：
2025-04-26
來源：
網絡
作者：
永坤電機

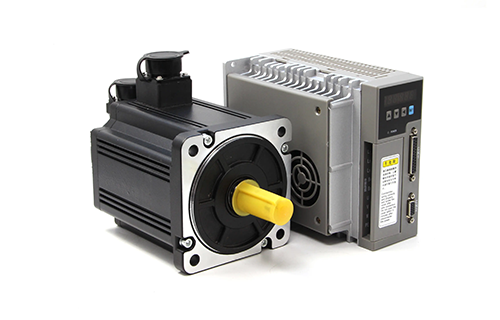

一，伺服電機的組成
1.電機本體
伺服電機的核心部分，通常是直流無刷電機或交流同步電機。其主要作用是提供旋轉動力。
直流無刷電機
交流同步電機
2.位置/速度傳感器
用于實時檢測電機的轉子位置和速度，反饋給控制系統。常見傳感器包括：
編碼器：分為增量式和絕對式，用于測量角位移和速度。
旋轉變壓器：抗干擾能力強，常用于工業環境。
霍爾傳感器：在低成本應用中測量轉子位置。
3.驅動器
也稱為伺服控制器，是電機的控制中心，用于根據控制信號調整電機的轉矩、速度和位置。
：效率高，易控制，常用于中小功率場合。
：適用于高功率和高精度應用。
光電傳感器
接受外部指令信號（如PLC或控制器發送的脈沖信號）。
內部進行閉環控制（速度環、位置環、轉矩環）。
運行方式
1，位置控制運行模式
位置控制模式一般是通過脈沖的個數確定移動的位移，外部輸入的脈沖頻率決定轉動速度的大小。
伺服電機如何控制行程精度的？
根據反饋信號調整電機的工作狀態。
編碼器分辨率：根據編碼器決定了電機轉一圈的脈沖個數 每轉脈沖數（ppr）：使電機轉一圈則上級控制器需發出的脈沖數
由于位置模式可以對位置和速度進行嚴格的控制，所以一般應用于定位裝置。是伺服應用最多的控制模式，主要用于機械手、貼片機、雕銑雕刻、數控機床等。
2，速度控制運行模式
電子齒輪的概念：就是類比機械上齒輪減速比，比如電機原轉速10000轉，經過齒輪減速后為1000轉，那么減速比就是10:1。
整個系統上影響速度的可能不止一個機構，可能存在多級減速機構，可以通過配置機構上減速比例告訴驅動器計算最終的行程和控制脈沖的關系。
假如編碼器分辨率是10000
不帶電子齒輪比：電機轉一圈工件移動6mm， 則單位脈沖對應長度為6mm/10000=0.6um；將工件移動10mm，則需要10mm/0.6um=16666.66個脈沖，實際發送脈沖時會舍去小數，產生誤差！
帶電子齒輪比：使用電子齒輪比后，電機轉一圈工件移動6mm，編碼器分辨率是10000，可配置電子齒輪分子是10000，分母是6000，這樣電機旋轉一圈設置為需要6000個脈沖，則單位脈沖對應長度是6mm/6000=1um；將工件移動10mm，則需要10mm/1um= 10000個脈沖，實際發送脈沖時不會產生小數，不產生舍去造成的誤差！
需要電子齒輪比的另一個因素就是上位機的PWM頻率可以達到的最大值和電機驅動器可以識別的最高PWM頻率，比如若脈沖發生器輸出頻率為200KHz，伺服編碼器分辨率8388608，此時伺服電機若要轉一圈，需發送8388608個脈沖。那么想讓電機轉一圈，最快需要8388608/200000=41.943秒，為了兼顧控制速度通過電子齒輪比來犧牲一些控制精度。
